UGNX 3D 3차원 모델링 곡선투영 실무실습(전산응용기계제도기능사 기계설계산업기사 일반기계기사 자격증 실기시험 대비 가능)기술교육
선풍기 날개 부분을 모델링하려면 날개 하나하나의 형상 스케치부터 시작해야 합니다.
그리고 곡선을 투영하여 원통 부분에 씌워야 모델링이 가능합니다.
UGNX에서 데이텀 평면을 각각 날개의 시작점과 끝 스케치를 생성합니다.
곡선의 곡선 투영 명령으로 스케치한 원호선과 투영된 원통면을 각각 선택하고 날개의 시작 부분과 끝 부분을 각각 그 원통면에 투영합니다.
직전 평면에 스케치한 원호 부분에 대해 숨김을 진행합니다.
직전 평면에 스케치한 원호 부분에 대해 숨김을 진행합니다.

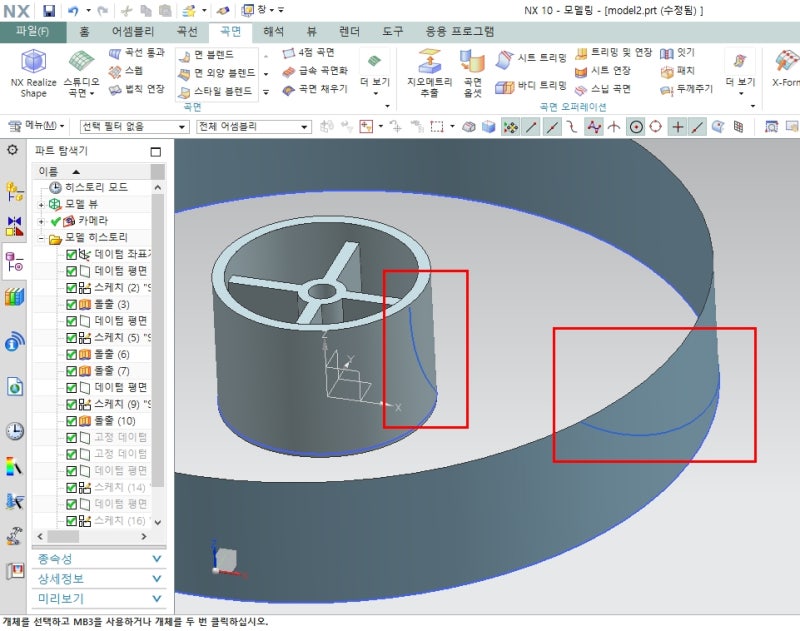

날개 부분의 원호선이 원통주에 투영되어 있는지 확인합니다.
이렇게 곡선투영을 이용하여 회전체의 날개부분을 붙여야 하는 원통주면에 투영시켜 곡선투영을 완성합니다.
